產品特點
泄 漏 量：金屬閥座：小于閥額定容量的0.0l％。符合ANSIBl6.1.04-1976Ⅳ級
軟閥座：小于閥額定容量的10-7．符合ANSIBl6.1.04-1976Ⅳ級
回差：配DKZ執行機構為1.5％；配36 1 L執行機構為2％
配SL執行機構1％；配PSL執行機構為1％
基本誤差：配DKZ執行機構為±2.5％；配361 L執行機構為±2％
配SL執行機構為±1.5％；配PSL執行機構±1％
備注：采用標準的V型聚四氟乙烯填料
可調范圍：50:1
技術參數和性能

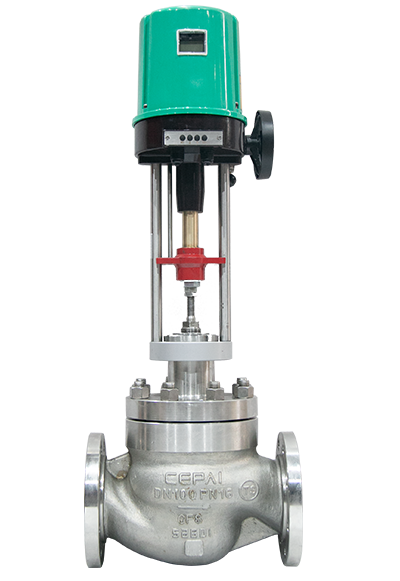

型式：直通單座鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI125、150、300、600；JIS10、16、20、
30K；PN1.6、4.0MPa
連接形式：法蘭式：FF、RF、RJ和LG 標準按ANSI B16.5-1981、
JIS B2201-1984、JB79-59等
焊接式：嵌接焊SW（40-50mm）
對接焊BW（65-200mm）
材料：碳鋼（ZG230-450）、鑄不銹鋼（ZGLCr18Ni9Ti
ZG1Cr18Ni9Ti ZG0OCr17Ni12Mo2Ti )、鈦等
上 閥 蓋：常溫型（P）：-17-+230℃
伸長Ⅰ型（E1）：-45-17℃、+230-566℃
伸長Ⅱ型：-100-45℃、焊接式：-196-100℃
備注：工作溫度不準超過各種材料的允許范圍
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、石墨填料
閥內組件
閥芯特性：單座柱塞型閥芯
材料：不銹鋼（1Cr18Ni9、1Cr18Ni12Mo2Ti、17-4PH、
9Cr18、316L）、不銹鋼堆焊司太萊合金和耐腐蝕合金等
執行機構
型式：DKZ系列電動執行機構；316L系列電子式電動執行機構；
SL系列電子式執行機構；PSL系列電子式電動執行機構。
輸入機構：DKZ系列電動執行機構：Ⅱ型0-10mA·DC（輸入電阻200Ω）
Ⅲ型4-200mA·DC（輸入電阻250Ω）
361L執行機構：4-200mA·DC或1-5V（輸入電阻250Ω）
SL執行機構：4-20mA·DC或1-5V
PSL執行機構：4-20mA·DC
電源電壓：DKZ執行機構：220V,50Hz
361L執行機構: 220V,50/60Hz
SL執行機構：單向控制220V，50Hz
PSL執行機構：單向控制220V，50Hz
*三相控制380V，50Hz
手動機構：DKZ執行機構：手輪：316L執行機構；離合式
SL執行機構：手輪；PSL執行機構；手輪
作用形式：電關式或電開式
