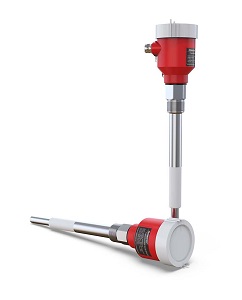

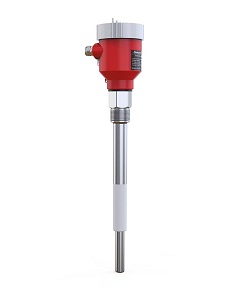

射頻導納物位開關
- 電 話：400-820-5686
- 郵 箱：[email protected]
Description
射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物 位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數， 它由電阻性成分、電容性成分、感性成分綜合而成，而射頻即高頻無線電波譜，所以射頻導 納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與罐壁及被測介質形成 導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現 物位測量。
射頻導納開關發射一定的高頻無線電波作用于探頭上。以此分析和確定容器內物位的變 化。射頻導納開關對所探材料的不同，無線電波的頻率也隨之改變。射頻導納開關的探頭和 容器壁構成了一個間距固定的電容兩級，探頭的絕緣材料和周圍的空氣提供絕緣介質；空氣 被其它介質所取代時，探頭與容器壁所構成的電容量將改變，這一變化將引起作用于射頻導 納開關探頭的無線電波的變化。這一變化被射頻導納開關內部線路檢測到，與設置值比較， 確定其改變量。當與設置值相同時，輸出開關量信號。
適用范圍
應 用：飛灰、粉體,顆粒，液體，導電和不導電 物料均可
接液材質：304、316L、陶瓷
過程連接：螺紋/法蘭
介質溫度：-40～350℃
過程壓力：-0.1~1.6MPa
感應度：0.5pF
防爆/防護等級: ExdIICT6/IP65
供電電壓：24VDC/220VAC
信號輸出：繼電器輸出 250VAC/5A
