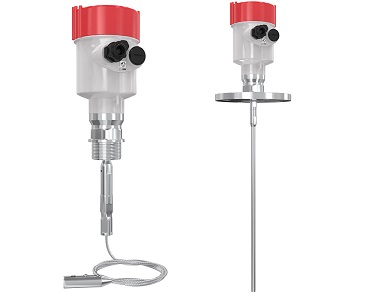

導波雷達物位計
導波雷達是基于時間行程原理，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號
- 電 話：400-820-5686
- 郵 箱：[email protected]
Description
導波雷達發出的高頻微波脈沖沿著探測組件（鋼纜或鋼棒）傳播，遇到被測介質，由于介電常數突變，引起反射，一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與到被測介質的距離成正比。
容器中存在兩種不同介質，當上面一層的介質介電常數較小，而下面的介質介電常數較大時，高頻微波脈沖沿著探測組件傳播遇到上層介質時，由于其介電常數較小，因而有極少的能量被這一層介面反射，而大部分能量穿透上層介質繼續向下傳播，遇到兩層的介面時，由于下層介質的介電常數較大，因而會有較大的能量被反射回來。因而導波雷達是可以測量?jī)煞N不同介質的介面，其測量條件是上層介質不導電或其介電常數比下層介質介電常數小10以上。
| 探測組材料 | |
| 桿 | 不銹鋼316L/PTFE |
| 纜 | 不銹鋼316L/PTFE |
| 同軸 | 不銹鋼316L/PTFE |
| 密封 | Viton氟橡膠，Kalrez氟化橡膠 |
| 過程連接 | 不銹鋼316L |
| 外殼 | 鋁,塑料,不銹鋼316L,鑄鋁，粉末圖層 |
| 外殼和外殼之間的密封 | 硅橡膠 |
| 外殼視窗 | 聚碳酸脂 |
| 接地端子 | 不銹鋼316L |
| 供電電壓 | |
| 兩線制 | 標準型(16～26)VDC 本安型(21.6～26.4)VDC 功耗 max. 22.5mA 允許紋波 - <100Hz Uss<lV - (100～100K)Hz Uss<l0mV |
| 隔爆型 | (22. 8～26. 4) VDC 兩線制 (198～242) VAC 四線制/ 110VAC 四線制 功耗 max. 1VA，1W |
| 電纜參數 | |
| 電纜入口／插頭 | 1個M20xl.5電纜入口（電纜直徑5～9mm） 1個盲堵 M20xl.5 |
| 彈簧接線端子 | 用于導線橫截面2.5mm2 |
| 輸出參數 | |
| 輸出信號 | (4～20)mA/HART |
| 分辨率 | 1.6μA |
| 故障信號 | 電流輸出不變；20.5mA；22mA；3.9mA |
| 兩線制負載電阻 | 見下圖 |
| 四線制負載電阻 | ***大500Ω |
| 積分時間 | (0～36)s，可調 |
